История эта началась пару месяцев назад, когда собрал я себе боевую коробку… А именно: начало рвать резинки на реактивной тяге передних рычагов. Первый раз поменял — на неделю хватили, второй раз — на 2 недели, после третьего раза -надоело! Стал присматривать треугольные рычаги в интернете- нашел за 4500 рублей. Походив недельку в раздумьях- решил попробовать самостоятельно их изготовить.

распилка тяги рулевой рейки

Первый опыт не удался — я сильно упростил конструкцию, взятую в интернете, из-за этого в одном месте рядом со швом трубка треснула…

перед покраской

Проанализировав слабые места все перепилил и заварил все по-новой… Результатом очень даже доволен! Все улучшения, рекламируемые изготовителями рычагов, относительно стандартных рычагов я получил)

Жду отзывов)

В данный момент вы не можете отметить человека на фотографии. Пожалуйста, попробуйте позже.

Чтобы отметить человека, наведите на него курсор и нажмите левую кнопку мыши.Чтобы отметиться на фото, наведите на себя курсор и нажмите левую кнопку мыши.

В данный момент вы не можете отметить человека на фотографии. Пожалуйста, попробуйте позже.

Чтобы отметить человека, наведите на него курсор и нажмите левую кнопку мыши.Чтобы отметиться на фото, наведите на себя курсор и нажмите левую кнопку мыши.

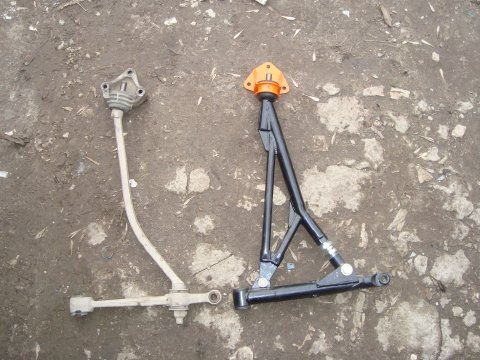

Не моё…нашел в инете, мож кому полезно будет.
Вот как то так

5 лет Метки:

Поделиться:

Всем привет!Установил я рычаги. Знал бы не полез бы сам их ставить.Ну да ладно.Заехал на яму, поднял перёд и поставил на кирпичи, снял передние колёса.

Залез под машину и

Побрызгал везде ВДшкой, там где буду крутить.

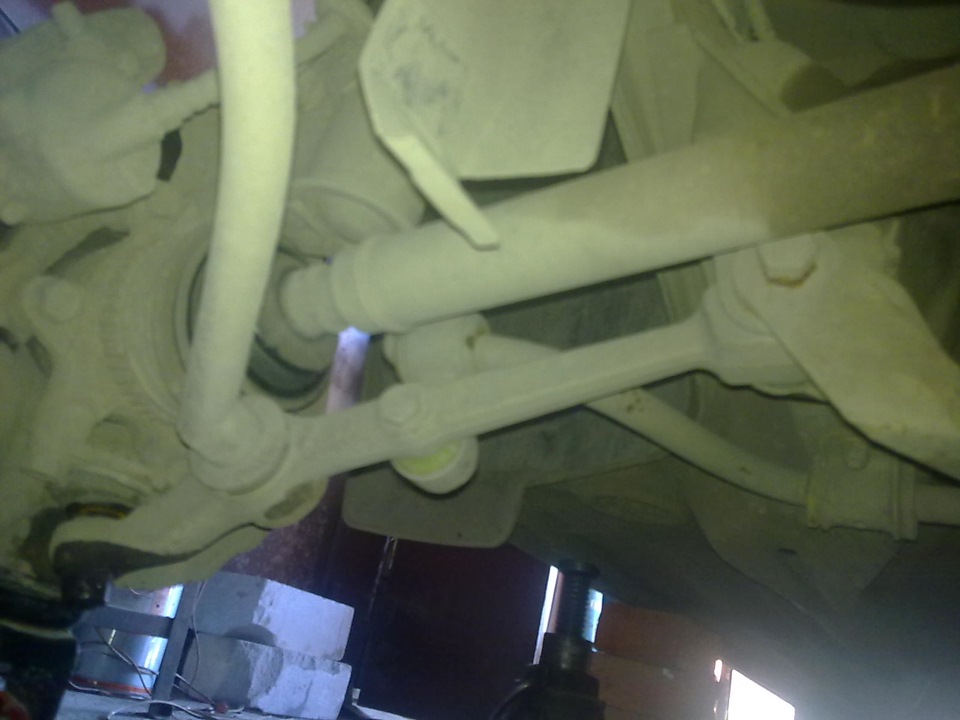

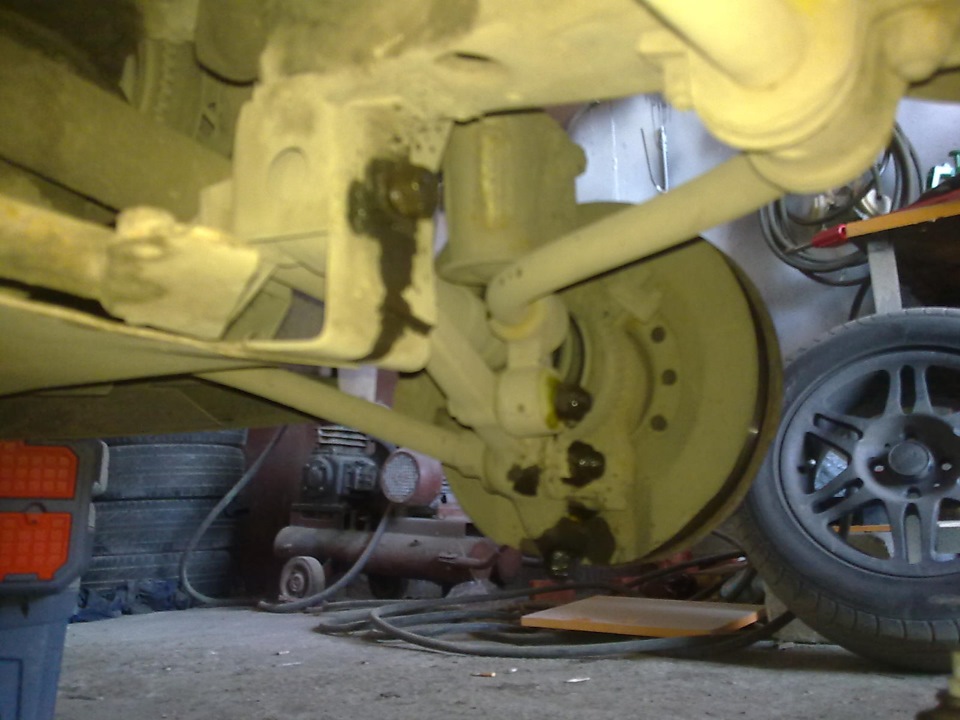

Так выглядит родной рычаг если кто не видел

Родной рычаг

Сял защиту, начал снимать правый рычаг.Начинаю откручивать шаровую от поворотного кулака и тут прибежал полный махнатый ПИСЕЦ!

Сворачиваю болт крепления шаровой, еле дотронулся донего.

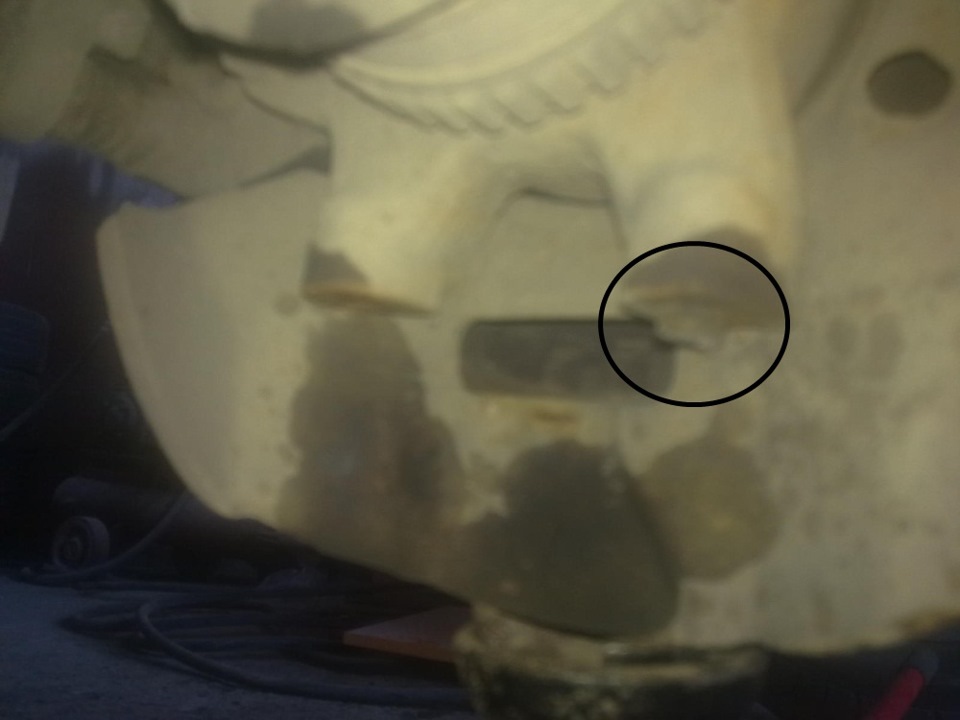

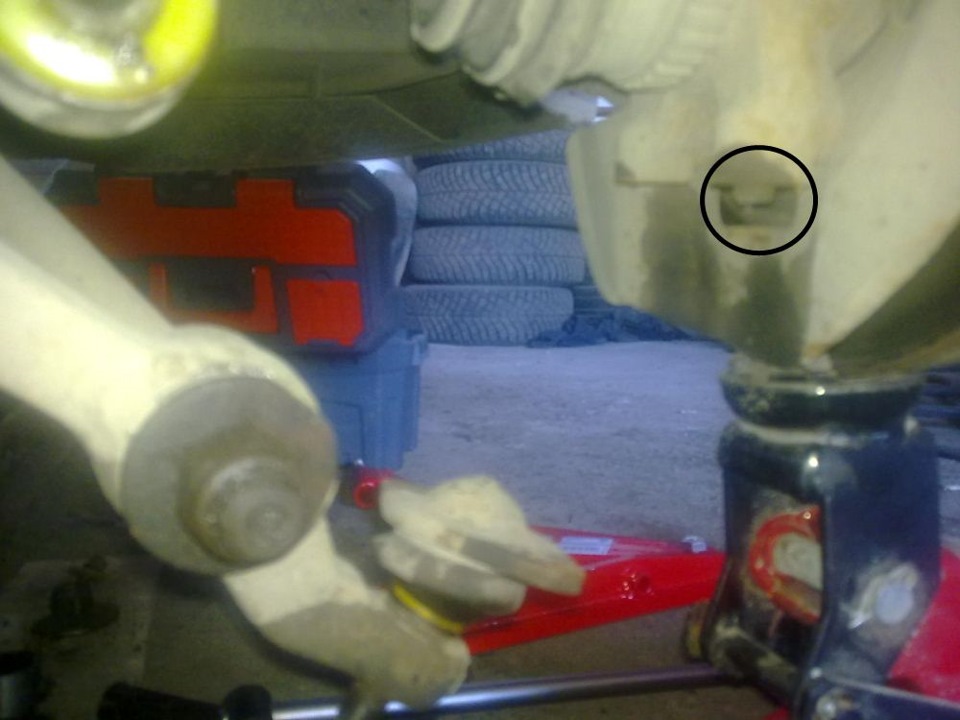

Кружочком пометил болт. за фото извиняйте, руки поуши грязные

Попытались подварится, но бесполезно.

Болт заржавел вместе контршайбы.И вот представьте такую ситуацию стою и незнаю что делать.

Разбирать весь узел((( да ниразу не разбирал, покупать новый поворотный кулак? Это надо выпресовывать ступицу, подшипник, стопара жесть.

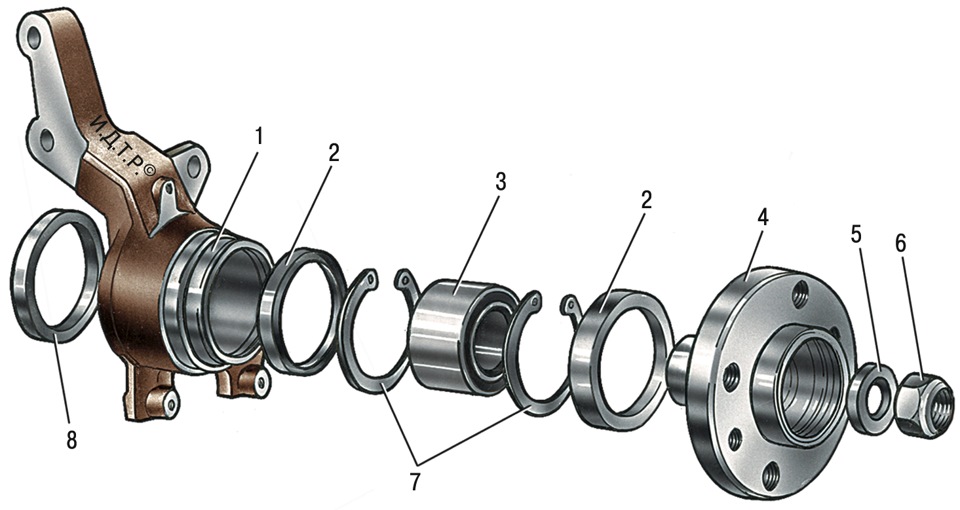

Для наглядности, опять же кто не знает из чего состоит поворотный кулак.

Решаю высверливать(

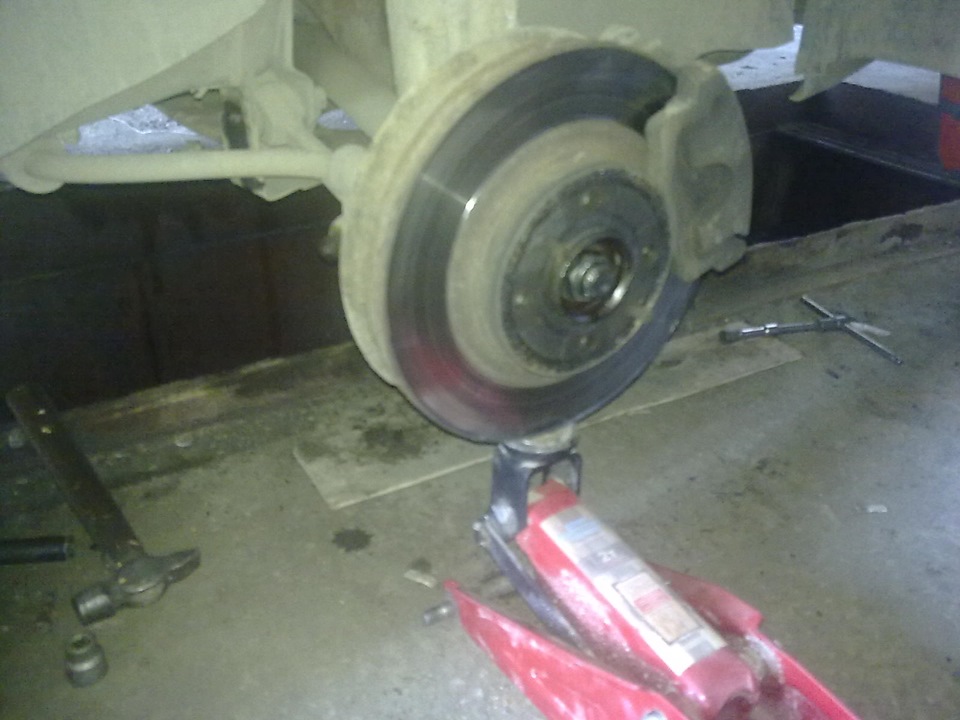

Пришлось всё собирать обратно и ставить машину на колёса чтобы открутить гайку ступицы. Открутив гайку опять всё разбирать. Разбираю всё это дело, еле выкрутил направляйки диска что бы снять тормозной диск. Открутил газовым ключом. Направляйки прикипели нехило. Болтик держащий датчик АБС згнил, верней его шляпка которая была под звёздочку, еле приварился и выкрутил его.

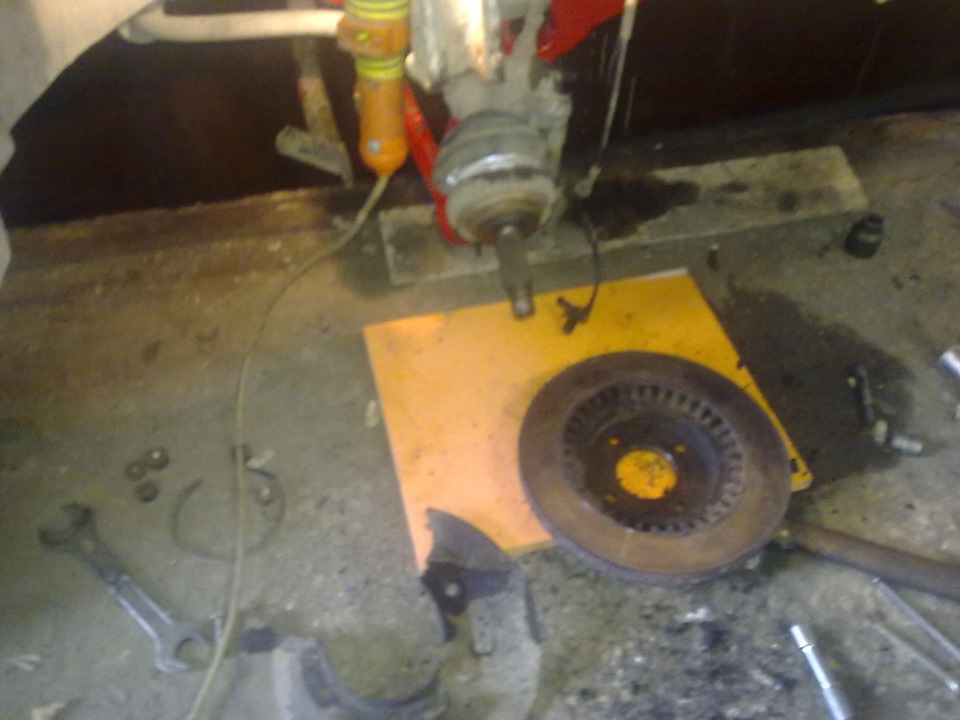

Снял кулак вместе с направляющей колодок.

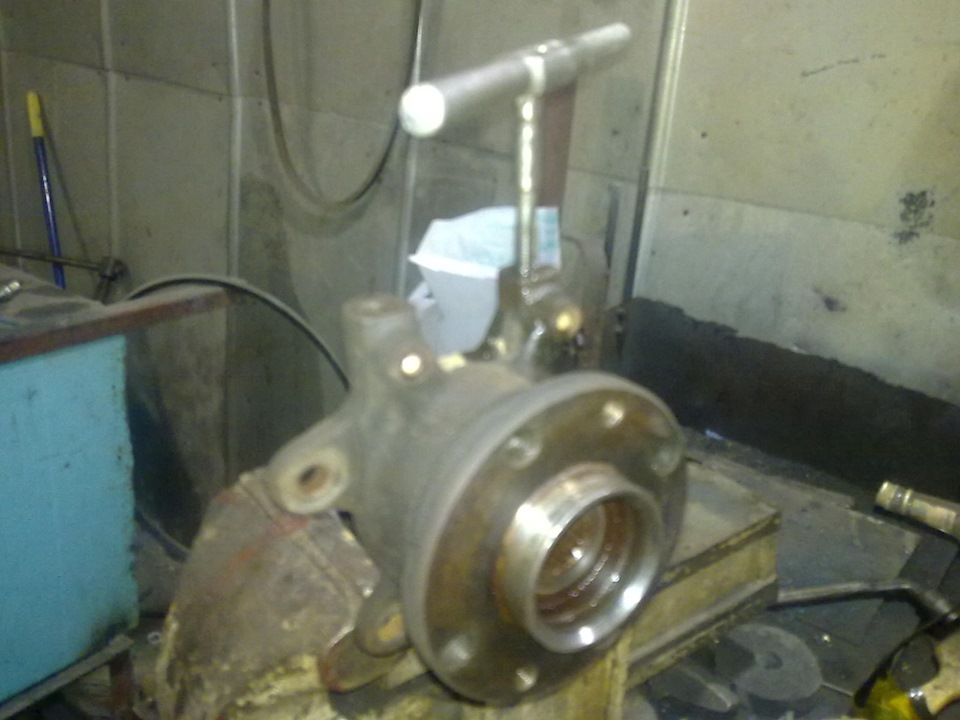

Зажал в тиски и начинаю высверливать болт. Неполучается, звоню в магаз спрашиваю сколько стоит новый поворотный кулак? 1000-1200. Прикинул что из старого надо сначала всё вынуть и снять направляйку колодок. Начинаю крутить направляйку и что вы думаете?..

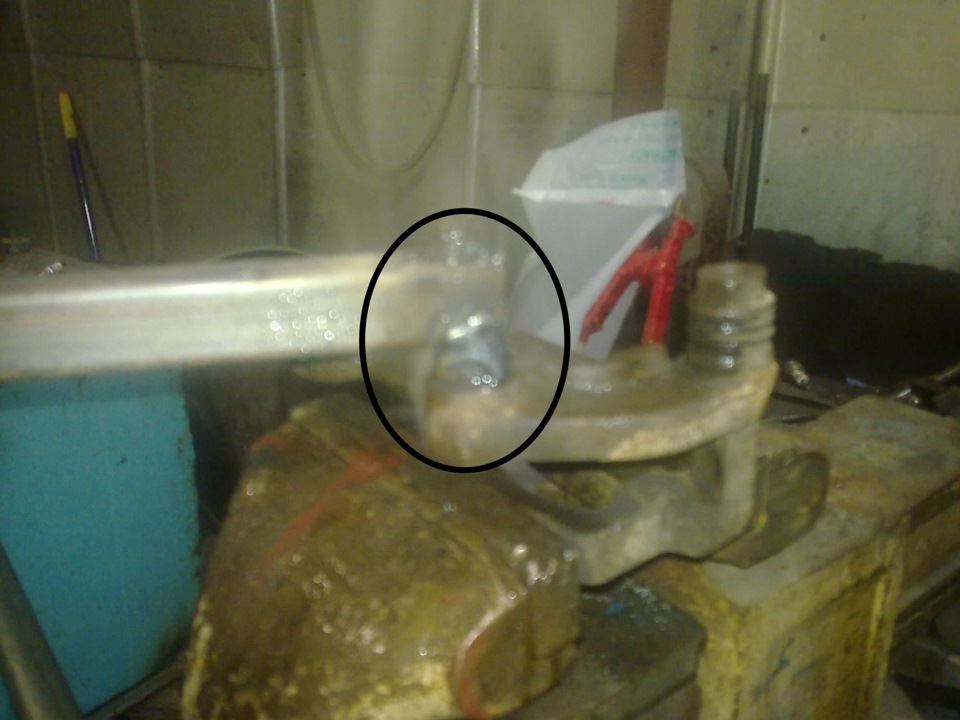

Ломается болт! ДА, да я чемпион! Победил его за 20 минут. Накрутил на остаток болта гайку, приварил гайку кнему.

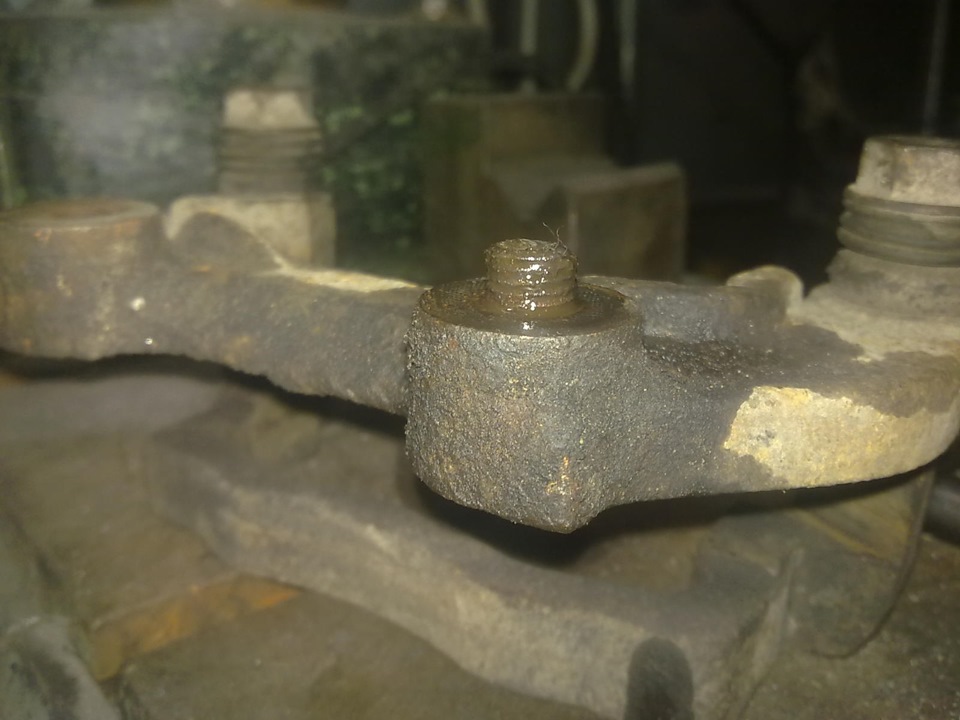

И приварил трубу. Таким способом выкрутил остаток болта из направляйки.

Подумав ещё раз нащёт кулака решаю дальше высверливать.Сверлю и плачу(Ура высверлил! затупив 7 свёрел разного калибра)

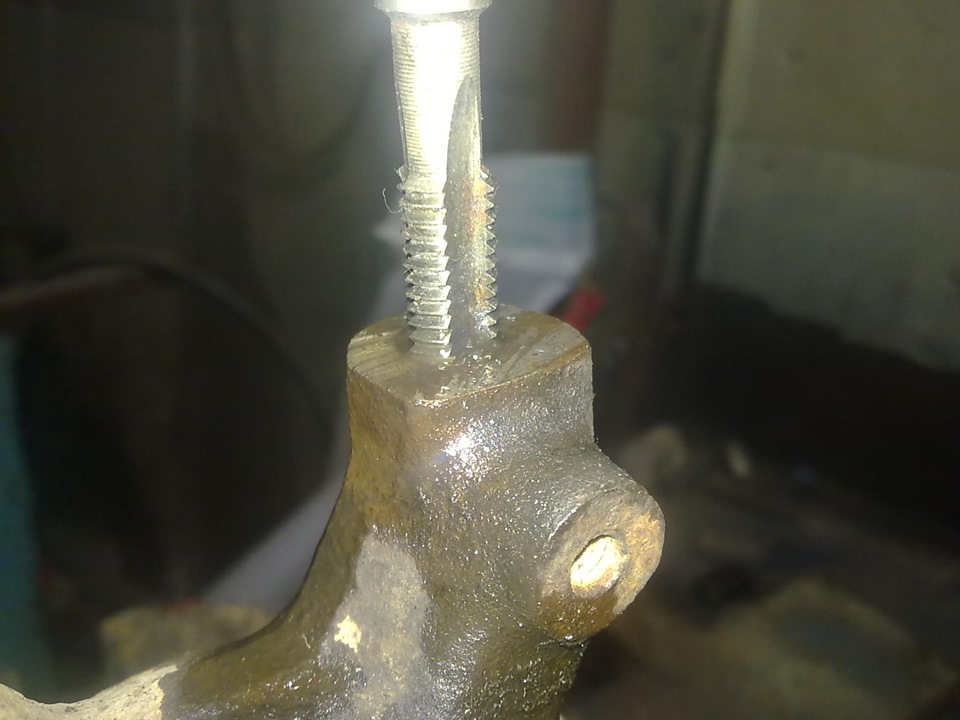

Беру мечик с шагом вроде 1,5. родной шаг резбы опят же вроде 1,25, но я решил резать под самую распространнёную резьбу.

Честно скажу я не верил всвои силы!

Переодически выкручивая мечик и вытряхивая стружку. Смазывал маслом чтоб легче шол.

И вот я это зделал! Я нарезал эту резьбу!С полными штанами счастья бегу ставить кулак наместо.Прикрутил кулак и заодно поставил новые тормозные колодки которые стёрлись до железа( начинаю устанавливать рычаги и тут пришлось повозится!

Всех проще вкрячить их таким способом

Разединить рычаг и вставить отдельно. Сначало рычаг в соединение сайлент блока, а треугольную часть тоже вставить в сайлент блок и потом подводя низ рычага и треуголки к месту крепления шаровой соединить воедино и прикрутить на болты, а уж далее шаровая.

Сначало так потом соединяем воедино.

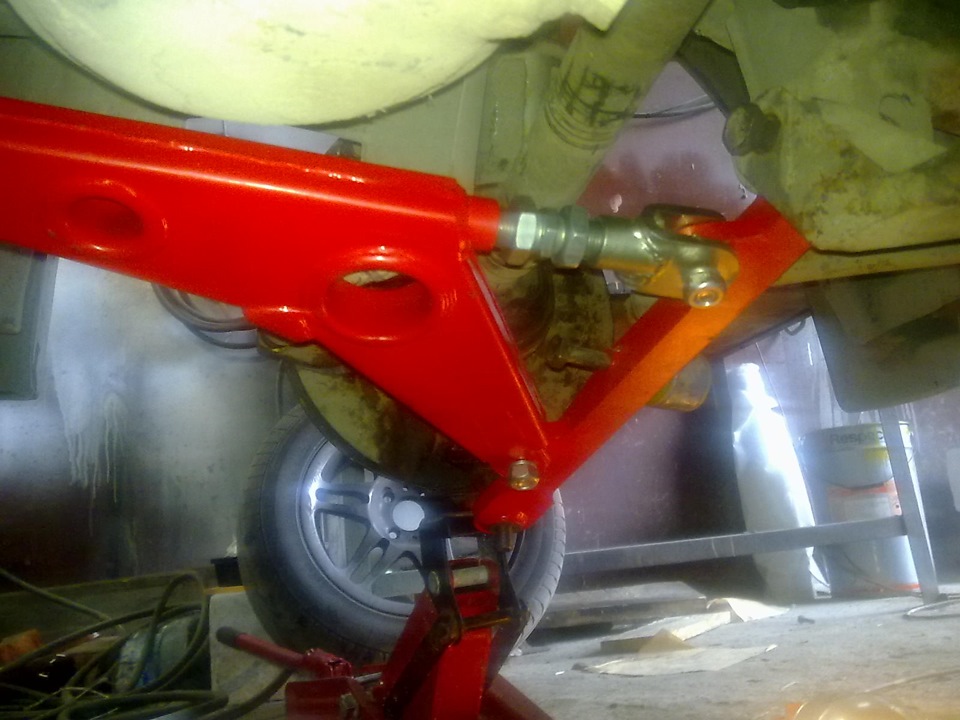

Ах, да забыл. Так надо поднимать всю конструкцию чтобы попасть шаровой в ушко в рычаге. Чего, чего пьяному проще попасть ночью в темноте, ну вы меня поняли)))

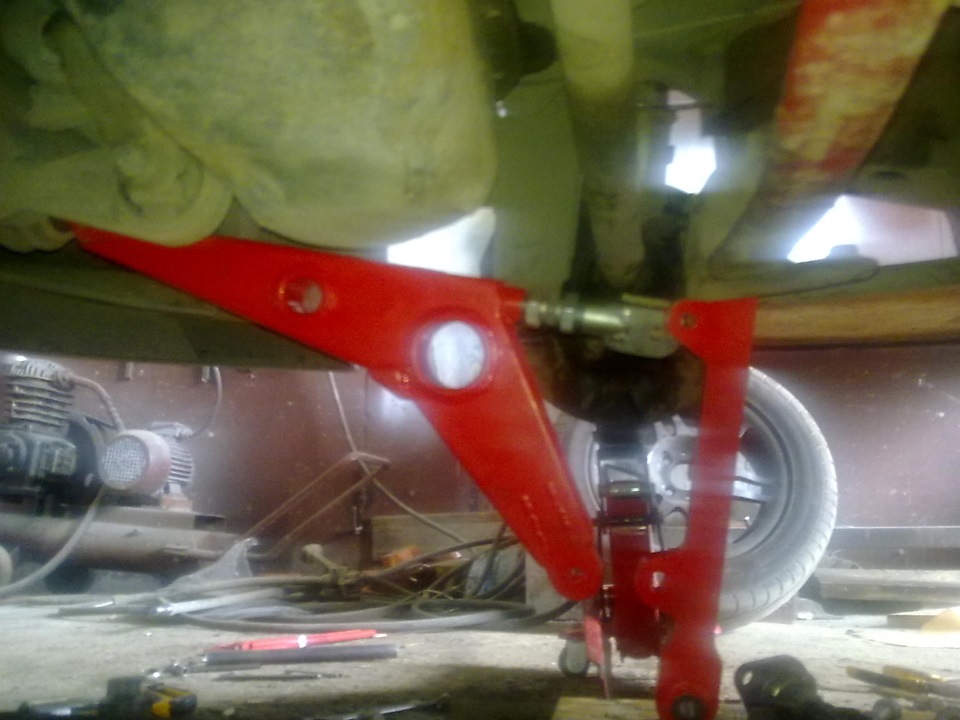

Всё наместе.

Прикручиваем.


И на развал в АвтоТракт.

Там начали откручивать рулевой наконечник и ломают болт))) УРА!Везут машину на подъёмник. Решено было поставить новые рулевые наконечники с обоих сторон вместе с болтами на которых резьба с двух сторон. Но этож АвтоТракт и уних болдасорини, а не наконечники. Пришлось мне бежать в Паскер. Купил 800 рублей.Короче поставили мне новые наконечники и опять на развал. И тут уже быстро: Развал 0, схождени 0, кастор 3.5 градуса. В сервисе взяли 1600р+запчасти 800

Выехал и офигел от рулёжки! Не одна железка не приносит такого кайфа как рычаги.)

by · 03.02.2015

Всем привет, скажите, большая разница, если поставить треугольные рычаги на ваз2114?


Назначение треугольных рычагов на ВАЗ. Для чего нужны треугольные рычаги? Конструкция изменяет направление нагрузки на переднюю панель (балку для треугольные рычаги 2110 ВАЗ 2110-12) с.

Установка треугольных рычагов на Лада Приора своими руками ВАЗ РЕМОНТ


Треугольные рычаги 2110

Треугольные рычаги ваз 2110 Тюнинг Ваз 2110 ВКонтакте

Треугольные рычаги 2110

Треугольные рычаги на ваз Делаем сами Обзор способов ремонта

Треугольные рычаги 2110

Треугольные рычаги передней подвески ВАЗ ПП - Тюнинг - АВТО Череповец

Треугольные рычаги 2110

Треугольные рычаги передней подвески на ВАЗ - Письмо. - Форум "За рулем"

Треугольные рычаги 2110

Треугольные рычаги бортжурнал Лада 2110 Скоро турбо! 2006 года на

Треугольные рычаги 2110

Треугольные рычаги - Страница 9 - Подвеска - Ваз 2110 Форум

Треугольные рычаги 2110

Установка треугольных рычагов на ВАЗ 2110, ВАЗ 2112

Треугольные рычаги 2110

Треугольные рычаги. Кто что ставил и рекомендует Форум

Треугольные рычаги 2110

3х угольные рычаги на ВАЗ или по просьбе общественности Форум

Треугольные рычаги 2110

Manhunt Википедия

Треугольные рычаги 2110

Волосы на заколках, волосы для наращивания, трессы


Рычаг треугольный своими руками

Рычаг треугольный своими руками

Рычаг треугольный своими руками

Сегодня мне бы хотелось поговорить о так называемых треугольных рычагах передней подвески на ВАЗ 2108 — ВАЗ 2109. Что же это собой представляет? Треугольные рычаги — это трубчатая конструкция, которая обычно заменяет стандартные детали подвески в виде рычага и растяжки, чтобы обеспечивать жёсткость передней подвески. Необходимо упомянуть о классификации треугольных рычагов передней подвески.

Как правило, их насчитывается двое: включающие резиновые втулки сайлент-блока и полиуретановые, которые, если верить отзывам, довольно таки прочны и могут сослужить долгую службу.

Треугольные рычаги на ВАЗ 2108- 2109

Что же касается преимуществ, треугольных рычагов, то их не мало:

  1. -повышается жёсткость и прочность передней подвески;
  2. -повышается стабильность геометрии колёс;
  3. -уменьшается увод углов колёс;
  4. -улучшается управляемость;
  5. -убираются люфты, которые могут возникать между стандартными деталями;
  6. -появляется возможность установить касторы больше 2-х градусов.

Треугольные рычаги на ВАЗ 2108- 2109

Если с данным пунктом всё понятно, то можно переходить к следующему, а именно к необходимым материалам для установки рычага на автомобиль.

Прежде всего Вам понадобятся сами треугольные рычаги, а также набор новых стоек стабилизатора. И не забудьте о шаровых опорах.

Треугольные рычаги на ВАЗ 2108- 2109

Хотя последние два условия не совсем обязательны. Но учтите, что, как правило, во время таких работ может возникнуть потребность и в замене этих деталей. Сама установка же требует определённой последовательности действий.

Сначала машину поддомкратить, затем открутить шаровые опоры, убрать крабы и сабли с рычагами. Необходимо помнить о специфических нюансах установки треугольных рычагов.

Треугольные рычаги на ВАЗ 2108- 2109

Суть в регулировке кастора при помощи муфт, соответственно, во время установки нужно сделать так, чтобы рычаги находились враспор между крабом и домиком на кузове. Нельзя допустить, чтобы они натягивали кузов, поскольку он может деформироваться при ударах.

В остальном же проблем и трудностей с установкой возникать на ВАЗ 2109 не должно, просто время от времени нужно приподнимать и опускать автомобиль с помощью домкрата. Люди, которые уже успели установить себе треугольные рычаги, отмечают отсутствие даже малейших люфтов и ватности подвески, а также заметно ощутимую остроту руля.

Устанавливать такие рычаги они советуют всем. Если Вы возьмётесь за установку, то я всегда буду рад видеть ваши впечатления и отзывы о подобном тюнинге. Помните, что из-за любого переоборудования подвески может произойти аварийная ситуация на дороге. Каждый раз после того, как что-то было изменено, необходимо прорегулировать колёса на развал – схождение.


Источник: http://xenon-kiev.com.ua/treugolnye-rychagi-na-vaz-2108-2109/

Рычаг треугольный своими руками фото


Рычаг треугольный своими руками

Рычаг треугольный своими руками

Рычаг треугольный своими руками

Рычаг треугольный своими руками

Рычаг треугольный своими руками

Рычаг треугольный своими руками

Рычаг треугольный своими руками

Читать еще


27.05.2017 | 162 | |

Здравствуйте. Сегодня на очередной фотоотчет по ремонту. В этой статье вы узнаете как установить треугольные рычаги на Лада Приора в домашних условиях. Пошаговая инструкция по установке позволит вам понять как правильно выполнять данную работу для того, чтобы вы смогли проделать то же самое самостоятельно.

Для работы необходимо подготовить:
  1. Новые гайки растяжек на "24";
  2. Удлиненные болты (в некоторых случаях необходимы, в зависимости от производителя);
  3. Регулировочные шайбы кастера (тоже на всякий "пожарный", если между осью рычага и балкой образуется зазор);
  4. Набор ключей;
  5. Съемник для шаровой опоры.
Треугольные рычаги на Приору — разборка
  1. Заезжаем на яму или поднимаем машину на подъемнике. Если у вас яма, домкратим передок и приступаем к разборке. Снимаем колеса, для обеспечения доступа к рычагам.

Примечание: Чтобы во время сборки не возникло проблем, рекомендую выполнить замеры контрольных точек (между рычагами) и записать их на бумаге. Это позволит избежать путаницы с выставлением зазоров, кастора и развала.

  1. Для того чтобы гайки крепления открутились без проблем, обрабатываем резьбовые соединения проникающей жидкостью WD-40 или аналогом.
  2. По очереди откручиваем гайки крепления рычага (шаровая, стойка стабилизатора и т. д), помеченные на фото.
  1. Когда рычаг успешно демонтирован, можно приступать к сборке.
Установка треугольных рычагов на Лада Приора
  1. Если шаровая "живая", в нее можно набить новой смазки и установить на место, если же нет — обязательно замените ее.
  2. Устанавливаем новый рычаг в следующей последовательности: «располовиниваем» рычаг (разделяем две половины рычага), устанавливаем ту часть, которая выступает в роли растяжки, затем в балку, после этого собираем рычаг, и в конце заводим рычаг в ухо кузова.
  1. Правый рычаг устанавливается сложнее, поскольку порядком мешает привод колеса. Кроме того, для установки болта рычага потребовалась помощь домкрата, которым пришлось поддомкрачивать поворотный кулак.
  1. Стойки стабилизатора устанавливаются у многих с большими проблемами, возникают проблемы с болтами, именно по этой причине вначале я указал, что потребуются новые более длинные болты. Также нередко из-за особенности конструкции рычагов, происходит перекос болтов в креплении рычага, небольшой перекос допускается, но, если он слишком большой придется что-то думать (регулировать, подкладывать шайбы и т. д.).
  1. Все болты перед тем как закрутить необходимо смазать медной смазкой, «Литолом» или хотят бы отработкой, это упростит процесс разборки в будущем. После того как все собрано, проверяем рулеткой расстояния между контрольными точками, как вы помните вначале мы произвели замеры. Если все везде совпало, то скорее всего вам даже не придется делать "развал-схождение". Затягиваем все болты, проверяем, чтобы ничего нигде не болталось.

Теперь можно проверить работу рычагов на деле. Выезжаем на дорогу, желательно туда, где поменьше машин, и наслаждаемся проделанной работой.

Результаты: машина лучше слушается руля, входить в повороты теперь можно на большей скорости, нежели ранее, повысилась устойчивость и управляемость в целом.

На этом у меня все, желаю удачи и до новых встреч на нашем сайте .

Фото взяты с drive2.ru
